لوله سوپرپایپ

لوله سوپرپایپ

لوله سوپرپایپ

نکته : فهرست لوله هاي سوپرپايپ در زير آمده است. سايزهاي 32-25-20-16 توليد داخل ميباشد و سـايزهای 90-75-63-50-40-14و 110 وارداتی می باشد .



PE-RT/AL/PE-RT (TYPE 2) 2 – لوله سوپرپايپ


لوله پنج لايه سوپرپايپ + 2 تحت ليسانس شركت يوپونور آلمان و با استفاده از پليمر بسيار پيشـرفته PE-RT تيـپ 2 توليـد مـيشـود و صددرصد مواد اوليه آن از آلمان وارد ميشود . سوپرپايپ + 2 با رنگ نخودی و نوار طولی با كد رنگ متمايز ميشود. سايزهای 40 تا 110به رنگ سفيد و از آلمان وارد ميشود .

PE-RT/AL/PE-RT (TYPE 2) 2 - لوله سوپرپايپ

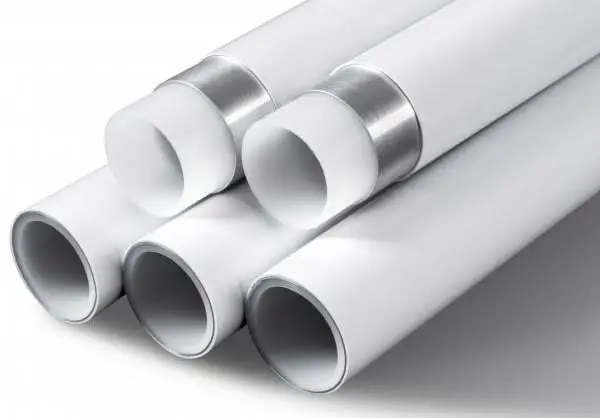

 لوله سوپرپايپ PEX/AL/PEX


لوله پنج لايه با پليمر قديميتر . PEX مواد اوليه  اين لوله ها نيز صددرصد از آلمان وارد ميشود.اين لوله ها سفيد رنگ هستند.
لوله سوپرپايپ PEX/AL/PEX

لوله سوپرپايپ PE/AL/PE


لوله های LT به رنگ آبی ( فقط جهت آب سرد و عمدتاً توسط شركت آب و فاضلاب مورد استفاده قرار ميگيرند.

لوله سوپرپايپ PE/AL/PE



اتصالات سوپرپايپ 2 مجهز به تكنولوژی RT

اتصالات مجهز به سيستم ( RTS ايمني تست فشار  ) با مهندسی مجدد و طراحی جديد اتصالات پرسی ، احتمال خطر آب بندی نشدن سيستم لوله كشی ساختمان را تقريباً به صفر ميرساند.

توجه: اتصالات سوپرپايپ 2 با لوله های PEX-AL-PEX و LT استفاده نميشوند

رابط روپيچ پرسی :

1- از اين رابط برای اتصال لوله سوپرپايپ به سيستم فلزی توپيچ استفاده ميشود.

رابط روپيچ پرسی

2 – رابط توپيچ پرسی :


از اين رابط برای اتصال لوله سوپرپايپ به سيستم فلزی روپيچ استفاده ميشود.

رابط توپيچ پرسی

3 – زانو پرسی :


در سايزهای بالا اصولاً بالای 40 كاربرد دارد ولی در سايزهای پايينتر در مواقعی كه خم تند نياز داريم و فضای كافی برای انحنای لوله وجود ندارد نيز به كار ميرود .

زانو پرسی :



4 – زانو پرسی روپيچ :

زانو پرسي روپيچ5- چپقی پرسی توپيچ:



از اين رابط برای اتصال لوله سوپرپايپ به سيستم فلزي روپيچ استفاده ميشود.

چپقی پرسی توپيچ

6- زانو  پرسی 45:

از اين اتصال برای مواقعی كه خم 45 درجه نياز است، استفاده مي گردد.



زانو پرسي 45



7- سه راهی پرسی:

از اين سه راهی در مواردی كه هر سه جهت سه راه يك سايز باشد استفاده مي گردد

.

سه راهی پرسی



8- سه راه تبديل پرسی:

از اين سه راهی در مواردی كه ناف سه راه و يا يك سمت از آن با سايز اصلی متفاوت باشد استفاده مي گردد.اعدادی كه در وسط نوشته شده است ناف سه راه می باشند.

سه راه تبديل پرسی

9- سه راه پرسی روپيچ:

اين اتصال مانند  سه راهی عمل كرده ولي با اين تفاوت كه مي توان از سر وسط آن به عنوان ورودي از سيستم فلزی يا بسته شدن برروی شير و يا مهره ماسوره های تبديلی سوپرپايپ استفاده نمود.



سه راه پرسی توپيچ



10- سه راه پرسی توپيچ:

اين اتصال همانند  سه راه پرسی روپيچ مي باشد با اين تفاوت كه ناف سه راهی توپيچ می باشد.



سه راه پرسی توپيچ



11-  بوشن پرسی:

برای ارتباط دو لوله هم سايز سوپرپايپ استفاده می شود.

بوشن پرسی

12-  ته بند پرسی:

از اين اتصال مي توانيد براي مسدود نمودن انتهای باز لوله، جهت حفاظت از ورود اجسام خارجی به داخل لوله و يا انجام  تست سيستم استفاده نمود.

ته بند پرسی



13- تبديل پرسی:

اين اتصال برای تبديل سايزهای مختلف لوله سوپرپايپ استفاده مي شود.

تبديل پرسی

14-  رابط پرسی مهره دار:

همانند رابط پرسی توپيچ ولی با مهره متحرك و واشر كه به دفعات مي توان آن را باز و بسته نمود.

رابط پرسی مهره دار سوپرپایپ

15-  زانو ديواری پرسی:

براي اتصال سوپرپايپ به مصرف كننده هايی مثل شير تكی ، شير مخلوط ، شير پيسوار ، شيرهای رادياتور و غيره كه در انتهای كار قرار دارند استفاده می شود.  برای نصب كردن اين اتصال بر روی ديوار از صفحه تك ، دوبل و يا صفحه گرد روكار استفاده مي شود، كه ابتدا صفحه را روی ديوار با پيچ و رول پلاك نصب كرده و زانو ديواری را د رصفحه جا زده و پس از آن صفحه نگهدارنده مخصوص را روی زانو ديواری جا می زنيم.

زانو ديواری پرسی

16-  زانو سه راه 90 پرسی:

اين اتصال همانند زانو ديواری مي باشد با اين تفاوت كه اين اتصال در وسط سيستم لوله كشي هم به عنوان زانويی و هم سه راهي به كار مي رود، كه در واقع در سيستم سوپرپايپ در داخل سرويسها از اين اتصال و زانو ديواری به صورت سري ميتوان استفاده نمود. نحوه نصب اين اتصال به ديوار همانند زانو ديواری مي باشد و لوله ورودی و خروجی با يكديگر زاويه 90 درجه مي سازند.

زانو سه راه 90 پرسی

17-  بست زانو ديواری و زانوسه راهی:

اين اتصال به همراه زانو ديواری و زانوسه راهی ها عرضه می گردد و در صورتی كه مفقود گردد می توان آنرا بصورت جداگانه سفارش داد.

بست زانو ديواری و زانوسه راهی





18-  صفحه ديواری تک:

از جنس گالوانيزه و براي وصل كردن زانو ديواريها و زانو سه راهی ها به ديوار استفاده می شود.

صفحه ديواری تک

19- صفحه ديواری دوبل:

از جنس گالوانيزه و برای وصل كردن دو عدد زانو ديواری و يا زانو سه راهی جهت شير مخلوط های دوش و توالت  به ديوار می باشد.

صفحه ديواری دوبل





20-  صفحه ديواری دوبل  قوس دار:

از جنس گالوانيزه و برای وصل كردن دو عدد زانو ديواری و يا زانو سه راهی جهت شير پيسوارهای سينک آشپزخانه يا روشويی سرويسها به ديوار مي باشد.

صفحه ديواری دوبل قوس دار



21-  صفحه ديواری رادياتور:

از جنس گالوانيزه و براي وصل كردن دو عدد زانو ديواری جهت شيرهای رفت و برگشت رادياتورها ميباشد

صفحه ديواری رادياتور
