مقدمه

اتصالات جوشی یکی از پرکاربردترین روش‌های اتصال در صنایع سنگین مانند نفت، گاز و پتروشیمی است. این صنایع با فشار بالا، دمای متغیر و محیط‌های خورنده مواجه‌اند؛ بنابراین انتخاب نوع اتصال نقش حیاتی در ایمنی و دوام تجهیزات دارد. اگر اتصالات به‌درستی انتخاب و اجرا نشوند، کوچک‌ترین ترک یا نشتی می‌تواند منجر به خسارت‌های میلیاردی و خطرات جانی شود. در این مقاله بررسی می‌کنیم که چرا اتصالات جوشی بهترین گزینه برای خطوط لوله، مخازن و سازه‌های فلزی در صنایع نفت و پتروشیمی هستند و چه استانداردهایی باید در اجرای آنها رعایت شود.

اتصالات جوشی چیست و چه مزیتی دارد؟

اتصال جوشی به فرآیندی گفته می‌شود که در آن دو یا چند قطعه فلزی با استفاده از گرما و گاهی فشار به یکدیگر متصل می‌شوند. در این روش، پیوند دائمی بین فلزات ایجاد شده و برخلاف پیچ یا فلنج، اتصال به‌صورت یکپارچه عمل می‌کند.

مزیت اصلی جوشکاری در صنایع نفت و گاز این است که درز اتصال حذف می‌شود و ساختار نهایی توان تحمل فشار و لرزش بسیار بالایی را دارد. همین ویژگی باعث می‌شود سیستم‌های لوله‌کشی، مخازن تحت فشار و سازه‌های فلزی در این صنایع عملکردی ایمن و پایدار داشته باشند.

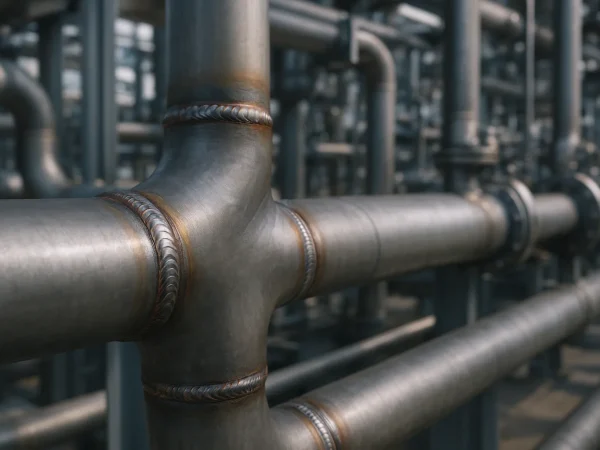

اهمیت استفاده از اتصالات جوشی در صنایع پتروشیمی

در پالایشگاه‌ها و پتروشیمی‌ها، مواد شیمیایی خورنده، دماهای بالا و فشارهای زیاد وجود دارد. در چنین شرایطی، هر درز یا شکاف کوچک در اتصال می‌تواند نقطه ضعف خطرناکی باشد.
اتصالات جوشی به‌دلیل ویژگی‌های زیر بهترین انتخاب محسوب می‌شوند:

• مقاومت بالا در برابر نشت.
• یکپارچگی ساختاری در برابر فشارهای داخلی.
• مقاومت حرارتی عالی در دماهای بالا.
• امکان استفاده در محیط‌های خورنده و شیمیایی.

بر اساس گزارش API 2024، بیش از ۸۵٪ خطوط لوله در صنایع پتروشیمی با روش جوشکاری اتصالی ساخته می‌شوند زیرا ایمنی و طول عمر بالاتری نسبت به سایر روش‌ها دارند.

کاربردهای اتصالات جوشی در صنعت نفت و گاز

۱. خطوط انتقال نفت و گاز

در خطوط لوله انتقال، فشار داخلی بسیار بالاست و هرگونه نشتی می‌تواند خسارات زیست‌محیطی و اقتصادی جدی ایجاد کند. اتصال جوشی بدون درز این خطر را به حداقل می‌رساند.

۲. ساخت مخازن تحت فشار

در طراحی مخازن نگهداری مواد شیمیایی یا گازهای مایع، استفاده از جوش نفوذی کامل (Full Penetration) الزامی است تا مقاومت در برابر فشار داخلی تضمین شود.

۳. سازه‌های فلزی و استراکچرها

پایه‌ها، ساپورت‌ها و سازه‌های فلزی که تجهیزات سنگین را نگه می‌دارند، باید در برابر لرزش و بارهای متناوب مقاوم باشند. اتصالات جوشی پیوسته این پایداری را تأمین می‌کنند.

۴. تجهیزات فرآیندی و مبدل‌های حرارتی

در ساخت مبدل‌ها، بویلرها و راکتورها، اتصالات جوشی دقیق برای جلوگیری از نشت مواد سمی و افزایش مقاومت حرارتی استفاده می‌شود.

مزایای فنی اتصالات جوشی در صنایع پتروشیمی

• ایجاد اتصال دائمی و مقاوم در برابر لرزش.
• حذف نقاط ضعف ناشی از پیچ، مهره یا فلنج.
• امکان انتقال حرارت یکنواخت در سازه.
• کاهش وزن نهایی تجهیزات نسبت به اتصالات مکانیکی.
• امکان اجرای اتصالات در شرایط دشوار محیطی.

طبق بررسی ASME Section IX (2025)، جوشکاری مناسب می‌تواند تا ۳۰٪ استحکام بیشتر نسبت به اتصال پیچ و مهره‌ای ایجاد کند.

انواع جوشکاری مناسب برای صنایع نفت و پتروشیمی

جوش قوسی دستی (SMAW)

پرکاربردترین روش در پروژه‌های پایپینگ می‌باشد.
قابل استفاده در فضاهای محدود و شرایط میدانی.

جوش TIG (GTAW)

دارای دقت بالا و کیفیت سطحی عالی برای خطوط فشار بالا.
مناسب برای فولادهای ضدزنگ و آلیاژهای خاص.

جوش MIG/MAG (GMAW)

سرعت بالا و امکان اتوماسیون در پروژه‌های بزرگ.
کاربردی در ساخت سازه‌های فلزی و تجهیزات صنعتی.

جوش زیرپودری (SAW)

برای درزهای طولی و مقاطع ضخیم در مخازن و لوله‌ها.
دارای نفوذ عمیق و کیفیت بالا در جوش‌های سنگین.

خطاهای رایج در اتصالات جوشی صنایع نفت و گاز

۱. جوش سرد یا نفوذ ناقص.
۲. استفاده از الکترود نامناسب.
۳. آلودگی سطح فلز قبل از جوشکاری.
۴. خنک شدن سریع و ترک در منطقه HAZ.
۵. عدم انجام تست‌های غیرمخرب (NDT).

بر اساس آمار AWS 2025، حدود ۳۵٪ شکست‌های خطوط لوله در مراحل بهره‌برداری ناشی از جوشکاری غیراستاندارد بوده است.

کنترل کیفیت و تست‌های الزامی در اتصالات جوشی

• تست‌های غیرمخرب (NDT) شامل UT، RT، PT و MT برای اطمینان از سلامت جوش.
• بررسی چشمی (VT) برای تشخیص عیوب سطحی.
• تست فشار (Hydrostatic Test) برای خطوط لوله پس از جوشکاری.
• تست خمش و کشش جهت ارزیابی کیفیت فلز جوش.

تمام جوشکاران در پروژه‌های نفتی باید دارای گواهی WPS و PQR معتبر بر اساس استاندارد ASME IX باشند.

بهترین روش‌های جوشکاری در صنایع نفت و پتروشیمی (پیشنهاد ۲۰۲۵)

اتوماتیک با کنترل دیجیتال

• کاهش خطای انسانی.
• مناسب برای پروژه‌های پالایشگاهی با حجم بالا.
• قابلیت ثبت و ردیابی پارامترهای جوش.

TIG در خطوط فشار بالا

• دقت میلی‌متری و ظاهر تمیز جوش.
• مناسب برای لوله‌های استنلس استیل و آلیاژی.

جوشکاری زیرپودری در مخازن بزرگ

• نفوذ کامل و استحکام بالا.
• کارایی بالا در ضخامت‌های زیاد.

استفاده از الکترودهای ضد خوردگی

• جلوگیری از زنگ‌زدگی در محیط‌های اسیدی.
• افزایش عمر مفید تجهیزات تا دو برابر.

نکات اجرایی مهم در پروژه‌های جوشکاری پتروشیمی

• همیشه دمای پیش‌گرم طبق نوع آلیاژ رعایت شود.
• بین پاس‌های جوش، سطح باید تمیز و بدون سرباره باشد.
• ریشه جوش (Root Pass) باید با بازرسی دقیق کنترل شود.
• از تجهیزات کالیبره‌شده برای کنترل ولتاژ و جریان استفاده گردد.
• محیط جوشکاری باید خشک و بدون وزش باد شدید باشد.

مقایسه روش‌های جوشکاری (جدول)

روش جوشکاری	دقت	سرعت	هزینه	کاربرد
جوش TIG	بسیار بالا	متوسط	بالا	لوله‌های فشار بالا
جوش SMAW	بالا	بالا	متوسط	پایپینگ میدانی
جوش SAW	بسیار بالا	بالا	متوسط	مخازن و لوله‌های ضخیم
جوش MIG/MAG	متوسط	بسیار بالا	پایین	سازه‌های فلزی

نکات کلیدی

1. بهترین نوع اتصال برای صنایع نفت و پتروشیمی، اتصال جوشی با نفوذ کامل است که مقاومت بالا در برابر فشار و حرارت ایجاد می‌کند.
2. اتصالات جوشی در خطوط لوله و مخازن باعث جلوگیری از نشت و افزایش ایمنی سیستم می‌شوند.
3. رایج‌ترین نوع جوش در پروژه‌های پتروشیمی SMAW و TIG است که کیفیت و دوام بالایی دارند.
4. استفاده از الکترود ضد خوردگی در صنایع نفتی عمر مفید سازه را به‌طور چشمگیری افزایش می‌دهد.

سوالات متداول

۱. چرا در صنعت نفت از جوشکاری استفاده می‌شود؟

به دلیل ایجاد اتصال دائمی و مقاوم در برابر فشار و دمای بالا.

۲. کدام نوع جوش برای لوله‌های نفتی مناسب‌تر است؟

جوش TIG یا SMAW برای دقت بالا و مقاومت در برابر نشتی.

۳. تفاوت اتصال جوشی و فلنجی چیست؟

اتصال جوشی دائمی است اما فلنجی قابل باز و بسته شدن.

۴. چگونه کیفیت جوش در خطوط لوله کنترل می‌شود؟

با تست‌های غیرمخرب مانند رادیوگرافی و التراسونیک.

۵. آیا جوشکاری در محیط‌های خطرناک مجاز است؟

بله، اما باید با رعایت استانداردهای ایمنی و تهویه مناسب انجام شود.

۶. چه استانداردهایی برای جوشکاری در پتروشیمی وجود دارد؟

ASME Section IX، API 1104 و AWS D1.1 از مهم‌ترین مراجع هستند.

۷. مزیت اصلی جوشکاری نسبت به اتصالات پیچ و مهره‌ای چیست؟

یکپارچگی سازه، مقاومت بالا و حذف نقاط نشت‌پذیر.
