مشخصات فنی اتصالات جوشی و گالوانیزه در صنایع مختلف
مقدمه
اتصالات یکی از حیاتی‌ترین اجزای سیستم‌های لوله‌کشی و سازه‌ای در صنایع مختلف هستند. بدون انتخاب و اجرای صحیح اتصال، حتی بهترین لوله‌ها یا پروفیل‌ها نیز نمی‌توانند عملکرد ایمن و بادوامی داشته باشند. در میان انواع اتصالات، اتصالات جوشی و گالوانیزه بیشترین کاربرد را در صنایع نفت و گاز، تأسیسات ساختمانی، پتروشیمی، نیروگاهی و آب‌رسانی دارند. تفاوت اصلی این دو نوع اتصال در روش اتصال، نوع محافظت در برابر خوردگی و فشار قابل تحمل است. در این مقاله به بررسی دقیق مشخصات فنی، استانداردها، مزایا، معایب و کاربردهای هر دو نوع اتصال خواهیم پرداخت.
اتصالات جوشی چیست؟
اتصالات جوشی (Welded Fittings) به قطعاتی گفته می‌شود که از طریق جوش ذوبی یا لب به لب به لوله یا سازه متصل می‌شوند. این نوع اتصالات از جنس فولاد کربنی، استنلس استیل یا آلیاژهای خاص ساخته شده و در برابر فشار و دمای بالا مقاومت بالایی دارند.
استانداردهای رایج در تولید اتصالات جوشی:
- ASME B16.9 – برای اتصالات فولادی بدون درز (Butt-Weld)
- ASME B16.11 – برای اتصالات جوشی دنده‌ای و سوکتی
- ASTM A234 – برای فولاد کربنی و آلیاژی
- ASTM A403 – برای استنلس استیل
ویژگی‌های فنی کلیدی:
- قابلیت تحمل فشار تا ۴۰۰ بار (بسته به متریال و ضخامت)
- مقاومت در برابر حرارت تا حدود ۵۵۰ درجه سانتی‌گراد
- امکان جوشکاری با روش‌های SMAW، GTAW و MIG/MAG
- اتصال دائم، بدون نشت و مقاوم در برابر ارتعاشات مکانیکی
اتصالات گالوانیزه چیست؟

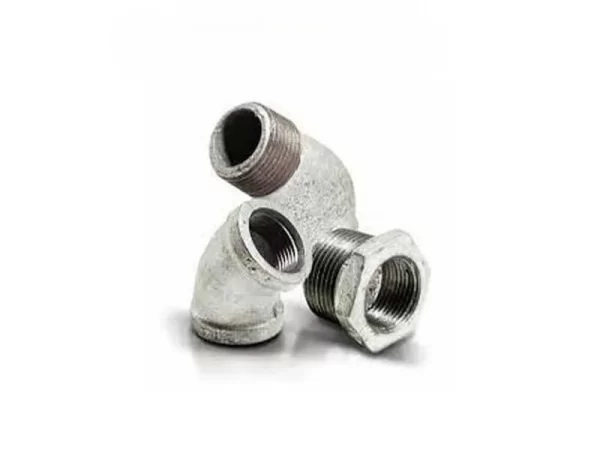

اتصالات گالوانیزه (Galvanized Fittings) از فولاد یا چدن ساخته شده و سطح آن‌ها با روی (Zn) پوشش داده می‌شود تا از زنگ‌زدگی و خوردگی جلوگیری شود. این اتصالات به‌صورت دنده‌ای یا رزوه‌ای (Threaded) طراحی می‌شوند و بیشتر در سیستم‌های فشار متوسط و پایین مانند آب‌رسانی، تهویه، فاضلاب، آتش‌نشانی و تأسیسات شهری استفاده می‌شوند.
استانداردهای متداول در اتصالات گالوانیزه:
- ASTM A153 – پوشش گالوانیزه گرم
- ASTM A197 – برای چدن نرم (Malleable Iron Fittings)
- BS EN 10242 – اتصالات رزوه‌ای گالوانیزه چدنی
- ISO 49 – ابعاد و رزوه‌های استاندارد BSP
ویژگی‌های فنی کلیدی:
- فشار کاری تا ۲۵ بار
- محدوده دمای کاری: منفی ۲۰ تا ۲۰۰ درجه سانتی‌گراد
- مقاومت بالا در برابر رطوبت و خوردگی
- نصب سریع و آسان بدون نیاز به جوشکاری
تفاوت فنی بین اتصالات جوشی و گالوانیزه
| ویژگی‌ها | اتصالات جوشی | اتصالات گالوانیزه |
|---|---|---|
| روش اتصال | جوش ذوبی (لب به لب یا سوکتی) | اتصال رزوه‌ای (دنده‌ای) |
| فشار قابل تحمل | بسیار بالا (تا ۴۰۰ بار) | متوسط (تا ۲۵ بار) |
| مقاومت در برابر خوردگی | نیازمند پوشش محافظ یا رنگ صنعتی | دارای پوشش روی (گالوانیزه گرم) |
| قابلیت جداسازی و تعمیر | ندارد (اتصال دائم) | دارد (قابل باز و بسته شدن) |
| وزن و ضخامت | سنگین‌تر | سبک‌تر و اقتصادی‌تر |
| کاربرد صنعتی | نفت و گاز، پتروشیمی، نیروگاهی | آب‌رسانی، تأسیسات شهری، گرمایشی و سرمایشی |
| نیاز به مهارت نصب | بالا (نیاز به جوشکار ماهر) | پایین (رزوه‌کاری ساده) |
ترکیب شیمیایی و متریال ساخت
اتصالات جوشی معمولاً از فولاد کربنی ASTM A234 WPB یا فولاد ضدزنگ A403 تولید می‌شوند که دارای عناصر آلیاژی نظیر کروم، نیکل و مولیبدن هستند. این ترکیبات باعث افزایش مقاومت حرارتی و استحکام کششی می‌شود.
اتصالات گالوانیزه از چدن نرم یا فولاد کم‌کربن ساخته شده و سپس در وان روی مذاب غوطه‌ور می‌شوند. ضخامت پوشش گالوانیزه طبق ASTM A153 معمولاً بین ۸۰ تا ۱۰۰ میکرون است و عمر مفید آن در شرایط عادی تا ۴۰ سال می‌رسد.
روش‌های تست و کنترل کیفیت
- تست ابعادی (Dimensional Inspection): بررسی دقیق قطر، ضخامت و تطابق با نقشه‌های استاندارد
- تست غیرمخرب (NDT): شامل رادیوگرافی، مایع نافذ و التراسونیک برای کشف ترک‌ها در اتصالات جوشی
- تست فشار (Hydrostatic Test): بررسی مقاومت تا فشار مشخص‌شده در استاندارد
- تست چسبندگی پوشش (Adhesion Test): برای اتصالات گالوانیزه به‌منظور اطمینان از چسبندگی لایه روی
- تست خوردگی نمک (Salt Spray Test): ارزیابی دوام پوشش در شرایط مرطوب یا نمکی
کاربرد در صنایع مختلف
- نفت، گاز و پتروشیمی: استفاده از اتصالات جوشی فولادی در خطوط با فشار و دمای بالا
- صنایع آب و فاضلاب: کاربرد گسترده اتصالات گالوانیزه به‌دلیل مقاومت در برابر زنگ‌زدگی
- نیروگاه‌ها: استفاده از اتصالات جوشی مقاوم به حرارت در خطوط بخار
- صنایع غذایی و دارویی: استفاده از اتصالات استنلس استیل جوشی برای جلوگیری از آلودگی
- ساختمان و تأسیسات: کاربرد اتصالات گالوانیزه در سیستم‌های گرمایش، سرمایش و آتش‌نشانی
مزایا و معایب
اتصالات جوشی
مزایا:
- مقاومت مکانیکی و حرارتی بالا
- عدم نشت در محل اتصال
- مناسب برای سیستم‌های دائم و پر فشار
معایب: - نیاز به نیروی متخصص
- زمان نصب بیشتر
- دشواری در تعمیر یا تعویض
اتصالات گالوانیزه
مزایا:
- نصب آسان و سریع
- مقاومت عالی در برابر رطوبت
- قیمت مناسب‌تر نسبت به اتصالات جوشی
معایب: - محدودیت فشار کاری
- احتمال آسیب به رزوه‌ها هنگام نصب
- کاهش ضخامت پوشش روی در مرور زمان
نکات اجرایی مهم
- در اتصالات جوشی، حتماً لبه‌ها باید پخ‌دار و تمیز از روغن و زنگ باشند.
- در اتصالات گالوانیزه، استفاده از نوار تفلون یا خمیر رزوه‌بند الزامی است.
- جوش‌ها باید طبق استاندارد AWS D1.1 تست شوند.
- در پروژه‌های حساس، پس از نصب اتصالات گالوانیزه باید تست نشتی انجام گیرد.
- برای جلوگیری از خوردگی در محل رزوه‌ها، می‌توان پس از نصب از رنگ محافظ یا اسپری زینک استفاده کرد.
نکات کلیدی
- اتصالات جوشی برای سیستم‌های فشار بالا مناسب‌ترند، در حالی‌که اتصالات گالوانیزه برای تأسیسات شهری و آب‌رسانی بهترین گزینه محسوب می‌شوند.
- استانداردهای اصلی اتصالات جوشی ASME B16.9 و ASTM A234 هستند و برای گالوانیزه ASTM A153 و BS EN 10242 به‌کار می‌رود.
- اتصالات جوشی دوام و استحکام بیشتری دارند اما تعمیر آن‌ها دشوار است؛ در مقابل، اتصالات گالوانیزه سبک، ارزان و قابل تعویض‌اند.
- پوشش گالوانیزه تا ۴۰ سال از زنگ‌زدگی جلوگیری می‌کند، در حالی‌که اتصالات جوشی نیاز به رنگ یا پوشش محافظ دارند.
سوالات متداول
۱. تفاوت اصلی اتصال جوشی و گالوانیزه چیست؟
اتصال جوشی دائم و مقاوم در برابر فشار بالا است، در حالی‌که اتصال گالوانیزه دنده‌ای و مناسب برای سیستم‌های فشار پایین می‌باشد.
۲. آیا می‌توان اتصالات جوشی را در سیستم آب استفاده کرد؟
بله، اما باید از فولاد ضدزنگ استفاده شود تا از خوردگی در محیط مرطوب جلوگیری گردد.
۳. آیا اتصالات گالوانیزه برای گاز مناسب‌اند؟
خیر، به‌دلیل احتمال نشتی رزوه‌ای، استفاده از گالوانیزه در خطوط گاز فشار بالا توصیه نمی‌شود.
۴. ضخامت پوشش گالوانیزه استاندارد چقدر است؟
بین ۸۰ تا ۱۰۰ میکرون بر اساس ASTM A153 و EN ISO 1461.
۵. عمر مفید اتصالات جوشی چقدر است؟
در صورت اجرای صحیح و استفاده از متریال استاندارد، بیش از ۵۰ سال.
۶. چگونه از کیفیت اتصال جوشی اطمینان حاصل کنیم؟
با انجام تست‌های غیرمخرب مانند UT، RT و PT طبق استاندارد AWS و ASME.
۷. آیا اتصالات گالوانیزه نیاز به نگهداری دارند؟
در شرایط عادی خیر، اما در محیط‌های مرطوب بهتر است هر چند سال یک‌بار پوشش روی بازبینی شود.
