روش‌های تست استاندارد لوله فولادی رده ۴۰
مقدمه
لوله فولادی رده ۴۰ یکی از پرکاربردترین مقاطع در صنایع نفت، گاز، پتروشیمی و ساختمان است. اگر این لوله‌ها مطابق با استانداردهای بین‌المللی تست نشوند، خطر نشتی، ترک و حتی شکست سازه به‌وجود می‌آید. با توجه به حساسیت پروژه‌های صنعتی، شرکت‌ها ملزم به اجرای آزمون‌های استاندارد بر روی لوله‌های رده ۴۰ هستند. در این مقاله به‌طور جامع با روش‌های تست استاندارد لوله فولادی رده ۴۰، خطاهای رایج و دستورالعمل‌های پیشنهادی سال ۲۰۲۵ آشنا می‌شویم.
لوله فولادی رده ۴۰ چیست و چرا اهمیت دارد؟

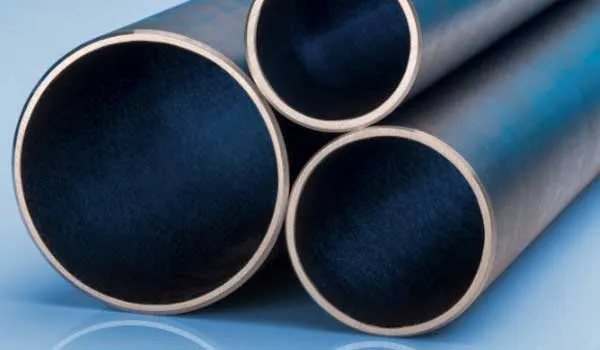

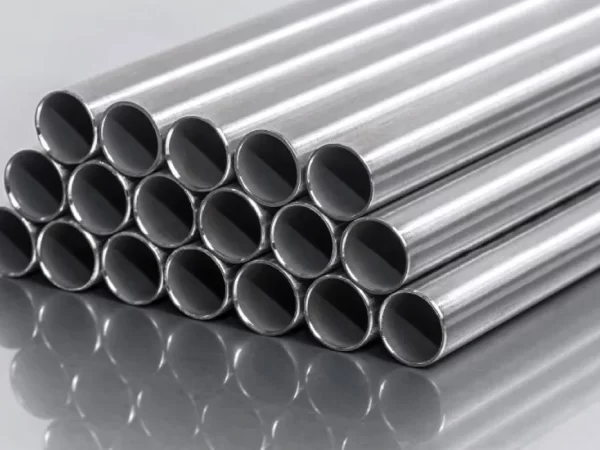

لوله فولادی رده ۴۰ یا Schedule 40 Steel Pipe نوعی لوله با ضخامت متوسط است که در انتقال سیالات، سیستم‌های تأسیساتی و سازه‌های فلزی به‌کار می‌رود. این لوله‌ها مطابق با استانداردهای ASTM و API تولید می‌شوند. بر اساس گزارش ASTM 2024، بیش از ۵۵٪ مشکلات نشتی خطوط لوله ناشی از تست ناکافی یا نادرست بوده است. بنابراین اجرای آزمون‌های استاندارد تضمین‌کننده ایمنی و طول عمر لوله است.
مراحل اصلی تست لوله فولادی رده ۴۰
۱. تست ابعادی و ظاهری
- بررسی قطر داخلی و خارجی با کولیس و گیج دقیق
- اندازه‌گیری ضخامت دیواره لوله با اولتراسونیک
- بررسی مستقیم برای ترک، حفره یا زنگ‌زدگی سطحی
۲. تست مکانیکی
- آزمون کشش (Tensile Test) برای تعیین استحکام تسلیم و نهایی
- آزمون سختی (Brinell یا Rockwell)
- تست ضربه شارپی (Charpy Impact Test) در دماهای مختلف
۳. تست فشار هیدرواستاتیک
- پر کردن لوله با آب تحت فشار
- اعمال فشار تا ۱.۵ برابر فشار طراحی
- بررسی نشتی یا تغییر شکل لوله
۴. تست غیرمخرب (NDT)
- تست اولتراسونیک (UT) برای شناسایی ترک‌ها
- تست پرتونگاری صنعتی (RT) برای کنترل جوش‌ها
- آزمون ذرات مغناطیسی (MT) برای ترک‌های سطحی
۵. تست خوردگی و پوشش
- آزمون اسپری نمک (Salt Spray Test)
- بررسی چسبندگی رنگ یا پوشش گالوانیزه
- اندازه‌گیری ضخامت پوشش با دستگاه الکترومغناطیسی
خطاهای رایج در تست لوله فولادی رده ۴۰
۱. استفاده از دستگاه‌های کالیبره‌نشده
۲. انجام ندادن تست فشار هیدرواستاتیک در فشار واقعی
۳. نادیده گرفتن ترک‌های ریز سطحی
۴. ثبت نکردن مستندات تست‌ها
۵. استفاده از روش‌های غیراستاندارد برای NDT
طبق گزارش انجمن لوله و اتصالات فولادی ایران ۲۰۲۵، بیش از ۳۵٪ خرابی خطوط انتقال ناشی از تست ناقص یا ثبت غیرمستند نتایج بوده است.
بهترین روش‌های تست لوله فولادی رده ۴۰ (روش‌های پیشنهادی ۲۰۲۵)
اول: تست اولتراسونیک چندکاناله
- دقت بسیار بالا در کشف ترک‌های داخلی
- سرعت بالا در خطوط تولید
- کاهش نیاز به تست‌های مخرب
دوم: فشار هیدرواستاتیک اتوماتیک
- کنترل رایانه‌ای فشار و زمان تست
- کاهش خطای انسانی
- امکان ثبت دیجیتال نتایج
سوم: آزمون غیرمخرب ترکیبی (UT + MT + RT)
- پوشش کامل عیوب سطحی و داخلی
- مناسب برای صنایع حساس مانند نفت و گاز
- کاهش ریسک خرابی در بهره‌برداری
چهارم: تست خوردگی شتاب‌یافته
- شبیه‌سازی محیط‌های خورنده واقعی
- ارزیابی مقاومت پوشش و رنگ
- کاربردی برای پروژه‌های ساحلی و پتروشیمی
نکات اجرایی مهم
- همه تست‌ها باید طبق استاندارد ASTM A53 و API 5L انجام شوند
- تجهیزات باید کالیبره و دارای گواهی معتبر باشند
- نمونه‌برداری باید به‌صورت تصادفی و از هر پارت تولیدی انجام شود
- نتایج تست باید مستند و قابل ردیابی باشند
- لوله‌ها بعد از تست باید مجدداً تمیزکاری و پوشش‌دهی شوند
مقایسه روش‌های تست (جدول)
| روش تست | دقت | سرعت | هزینه | کاربرد |
|---|---|---|---|---|
| اولتراسونیک چندکاناله | بسیار بالا | بالا | متوسط | تولید انبوه |
| فشار هیدرواستاتیک اتوماتیک | بالا | متوسط | متوسط | پروژه‌های صنعتی |
| تست ترکیبی NDT | بسیار بالا | پایین | بالا | صنایع نفت و گاز |
| خوردگی شتاب‌یافته | بالا | متوسط | متوسط | مناطق خورنده |
نکات کلیدی
بهترین روش تست لوله فولادی رده ۴۰ استفاده از اولتراسونیک چندکاناله و فشار هیدرواستاتیک اتوماتیک است که خطاهای بازرسی را به حداقل می‌رساند.
برای اطمینان از کیفیت لوله رده ۴۰، ابتدا باید تست‌های ابعادی و مکانیکی انجام شود و سپس آزمون‌های فشار و NDT صورت گیرد.
شایع‌ترین خطا در تست لوله فولادی، استفاده از دستگاه‌های کالیبره‌نشده و ثبت‌نشدن نتایج تست‌ها است.
روش‌های مدرن مانند تست خوردگی شتاب‌یافته به مهندسان کمک می‌کند تا عملکرد لوله‌ها را در محیط‌های سخت ارزیابی کنند.
سوالات متداول
- لوله فولادی رده ۴۰ چیست؟
لوله‌ای با ضخامت متوسط که در تأسیسات و خطوط انتقال سیالات استفاده می‌شود. - بهترین تست برای لوله فولادی رده ۴۰ کدام است؟
تست اولتراسونیک چندکاناله همراه با فشار هیدرواستاتیک. - تست هیدرواستاتیک چگونه انجام می‌شود؟
با پر کردن لوله از آب و اعمال فشار تا ۱.۵ برابر فشار طراحی. - آیا تست غیرمخرب کافی است؟
خیر؛ باید همراه با تست‌های مکانیکی و فشار انجام شود. - پوشش لوله فولادی رده ۴۰ چگونه بررسی می‌شود؟
با تست اسپری نمک و اندازه‌گیری ضخامت پوشش.
