مقدمه

انتخاب صحیح مواد اولیه در تولید شیر فلکه چدنی و فولادی، یکی از مهم‌ترین عوامل تأثیرگذار بر عملکرد، دوام و ایمنی خطوط انتقال سیالات است. شیرآلات صنعتی اگر از مواد مناسب تولید نشوند، در برابر فشار، خوردگی، سایش یا ضربه دچار آسیب شده و عملکرد شبکه دچار اختلال می‌شود. گزارش‌های صنعتی نشان می‌دهد که بخش زیادی از خرابی‌های شیرآلات، ناشی از انتخاب اشتباه آلیاژ یا کیفیت پایین مواد اولیه است. به همین دلیل تولیدکنندگان در سال‌های اخیر از آلیاژهای استاندارد و تکنولوژی‌های نوین برای افزایش مقاومت و قابلیت اطمینان شیرآلات استفاده می‌کنند. در این مقاله به عنوان یک راهنمای جامع، به بررسی کامل مواد اولیه، خواص مکانیکی و شیمیایی، استانداردهای موردنیاز و بهترین ترکیبات مورداستفاده در تولید شیر فلکه‌های چدنی و فولادی می‌پردازیم.

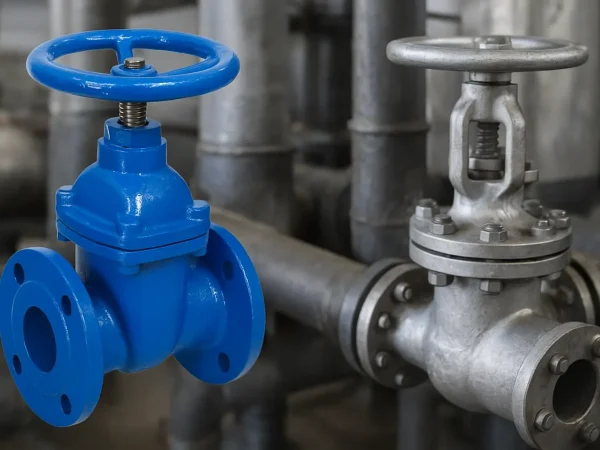

شیر فلکه چدنی و فولادی چیست و چرا انتخاب مواد اولیه اهمیت دارد؟

شیر فلکه‌ها تجهیزاتی برای کنترل جریان سیال هستند که در شبکه‌های آب، فاضلاب، نفت، گاز و صنایع سنگین استفاده می‌شوند. جنس بدنه و اجزای داخلی آن‌ها تعیین می‌کند که چه فشار و دمایی را تحمل کنند، چه میزان ضدخوردگی باشند و در چه شرایطی بهترین عملکرد را ارائه دهند. چدن و فولاد به‌دلیل خواص متفاوتشان، برای کاربردهای گوناگون به‌کار می‌روند:

• شیر فلکه چدنی: مناسب برای فشارهای متوسط و بالا، مقاوم در محیط‌های خورنده.
• شیر فلکه فولادی: مناسب برای فشارهای بالا، دماهای زیاد و شرایط عملیاتی سخت.

استانداردهای بین‌المللی مانند ASTM و ISO تأکید دارند که ترکیب شیمیایی آلیاژ مورد استفاده، نقش تعیین‌کننده‌ای در طول عمر شیرآلات دارد.

مواد اولیه و آلیاژهای اصلی در تولید شیر فلکه چدنی

۱. چدن خاکستری (Gray Cast Iron)

چدن خاکستری یکی از پرکاربردترین مواد برای شیرآلات است. دلیل استفاده گسترده آن، ترکیب مطلوب بین قیمت، مقاومت و ماشین‌کاری آسان است.

ویژگی‌های مهم چدن خاکستری:

• دارای گرافیت ورقه‌ای
• مقاومت مناسب در برابر ارتعاش
• هزینه تولید پایین
• مناسب برای فشارهای استاندارد شبکه آب

ترکیب شیمیایی تقریبی:

• کربن: ۲.۵ تا ۴ درصد
• سیلیسیم: ۱ تا ۲.۵ درصد
• منگنز، فسفر و گوگرد به‌صورت کنترل‌شده

چدن خاکستری معمولاً برای تولید شیر فلکه‌های گیت‌والو و چک‌والو در خطوط آب و فاضلاب استفاده می‌شود.

۲. چدن داکتیل (Ductile Iron)

چدن داکتیل یا نشکن، نسبت به چدن خاکستری مقاومت ضربه‌ای، سایش و فشار بیشتری دارد و در شیرآلات صنعتی مدرن بسیار محبوب است.

مزایای چدن داکتیل:

• گرافیت کروی (به‌جای ورقه‌ای)
• قابلیت تحمل فشار بالا
• مقاومت بیشتر در برابر ترک‌خوردگی
• مناسب برای شیرآلات متوسط تا سنگین

ترکیب شیمیایی:

• کربن ۳ تا ۳.۵ درصد
• منیزیم برای کروی‌سازی گرافیت
• سیلیسیم، منگنز و عناصر پایدارکننده

چدن داکتیل برای شیرآلات پروانه‌ای، کشویی، دریچه‌های صنعتی و ولوهای فشار متوسط رو به بالا به‌کار می‌رود.

۳. پوشش‌ها و مواد تکمیلی در شیر فلکه چدنی

برای افزایش مقاومت در برابر خوردگی، اغلب از پوشش‌های محافظ استفاده می‌شود.

مهم‌ترین پوشش‌ها:

• اپوکسی پودری FBE
• رنگ اپوکسی مایع
• پوشش‌های پلی‌اتیلن
• کاورینگ لاستیکی NBR یا EPDM برای دیسک و نشیمنگاه

این پوشش‌ها باعث جلوگیری از زنگ‌زدگی و افزایش طول عمر شیرآلات چدنی می‌شوند.

مواد اولیه و آلیاژهای مورد استفاده در تولید شیر فلکه فولادی

۱. فولاد کربنی (Carbon Steel)

فولاد کربنی، متداول‌ترین ماده برای شیرآلات فولادی است و در صنایع نفت و گاز استفاده گسترده دارد.

ویژگی‌ها:

• مقاومت بالا در فشار
• قیمت مناسب
• قابلیت جوشکاری خوب
• مناسب برای دماهای متعادل

آلیاژهای استاندارد:

• ASTM A105
• ASTM A216 WCB

این فولادها در تولید بال‌والو، گلوب‌والو، چک‌والو و گیت‌والوهای فولادی کاربرد دارند.

۲. فولاد ضدزنگ (Stainless Steel)

در محیط‌های خورنده یا با دماهای بالا از فولاد زنگ‌نزن استفاده می‌شود.

مزایا:

• مقاوم در برابر خوردگی شدید
• مناسب برای صنایع غذایی و دارویی
• تحمل دمای بالا

گریدهای پرکاربرد:

• SS304
• SS316
• Duplex 2205

فولاد ضدزنگ برای شیرآلاتی که با سیالات خورنده، مواد شیمیایی یا آب دریا سروکار دارند بهترین گزینه است.

۳. فولادهای آلیاژی (Alloy Steel)

این فولادها برای کاربردهای دمای بالا طراحی شده‌اند.

عناصر آلیاژی مهم:

• کروم
• مولیبدن
• وانادیوم

آلیاژهای مهم:

• ASTM A217 WC6
• ASTM A217 WC9

این فولادها در نیروگاه‌ها، پالایشگاه‌ها و سیستم‌های بخار با دمای ۴۰۰ تا ۶۰۰ درجه استفاده می‌شوند.

۴. فولاد کم‌آلیاژ مقاوم به ضربه

برای کاربردهای برودتی (CRYO) مانند مخازن LNG از فولادهای کم‌آلیاژ نیکل‌دار استفاده می‌شود.

ویژگی‌ها:

• مقاومت بالا در دمای منفی
• جلوگیری از شکنندگی ناگهانی
• استانداردهای A350 LF2 و A352 LCB

اجزای داخلی شیر فلکه و مواد مورد استفاده در آن‌ها

دیسک (Disc)

جنس دیسک بسته به نوع شیر متفاوت است:

• چدن داکتیل با روکش لاستیک EPDM برای شیر پروانه‌ای
• فولاد کربنی یا فولاد ضدزنگ برای شیرهای فشارقوی
• برنز و آلیاژهای مس برای کاربردهای کم‌اصطکاک

نشیمنگاه (Seat)

نشیمنگاه نقش مهمی در آب‌بندی دارد.

مواد اصلی:

• EPDM برای آب و فاضلاب
• NBR برای روغن‌ها
• PTFE برای سیالات شیمیایی
• استنلس استیل برای فشار و دمای بالا

ساقه (Stem)

ساقه یا Stem باید مقاومت پیچشی و خوردگی خوبی داشته باشد:

• فولاد ضدزنگ ۱۳Cr
• آلیاژهای 304 و 316
• فولاد آلیاژی مقاوم به سایش

پیچ‌ها و اتصالات

مواد پرکاربرد:

• فولاد گالوانیزه
• فولاد ضدزنگ
• فولاد آلیاژی مقاوم در دمای بالا (B7/B8/B16)

خطاهای رایج در انتخاب مواد اولیه برای شیرآلات چدنی و فولادی

۱. استفاده از چدن خاکستری در فشارهای بالا و شبکه‌های ضربه‌پذیر
۲. انتخاب فولاد نامناسب برای دماهای بالا
۳. استفاده از پوشش غیراستاندارد و ضخامت کم اپوکسی
۴. به‌کارگیری لاستیک‌های غیرمقاوم در برابر مواد نفتی
۵. انتخاب آلیاژ ارزان‌قیمت بدون تطابق با استانداردهای موردنیاز پروژه

این خطاها می‌تواند باعث ترک‌خوردگی، نشتی، شکست ناگهانی یا کاهش شدید عمر کاری شیرآلات شود.

بهترین ترکیبات و روش‌های انتخاب مواد اولیه (پیشنهادی ۲۰۲۵)

استفاده از چدن داکتیل مطابق ISO 1083

این آلیاژ بهترین گزینه برای تحمل فشارهای متوسط و بالا در خطوط آب است.

انتخاب فولاد کربنی ASTM A105 برای فشارهای بالا

این ماده ضریب استحکام بالا، جوش‌پذیری مناسب و مقاومت حرارتی مطلوب دارد.

به‌کارگیری فولاد ضدزنگ در محیط‌های خورنده

برای خطوط اسید، نمک یا آب دریا بهترین انتخاب است.

استفاده از روکش‌های ضدخوردگی پیشرفته

پوشش‌های FBE و اپوکسی‌های دو جزئی، عمر شیرآلات را تا ۴۰٪ افزایش می‌دهند.

استفاده از نشیمنگاه‌های PTFE برای افزایش آب‌بندی

در سیستم‌های شیمیایی و بخار کم‌فشار عملکرد ایده‌آل دارند.

نکات مهم اجرایی مرتبط با مواد اولیه

• کنترل ترکیب شیمیایی مواد پیش از ریخته‌گری
• انجام آزمایش‌های غیرمخرب (NDT) روی قطعات ریختگی
• اطمینان از کیفیت روکش اپوکسی و ضخامت استاندارد
• استفاده از لاستیک‌هایی با استاندارد WRAS یا NSF
• انتخاب آلیاژ مناسب بر اساس فشار، دما و نوع سیال

مقایسه آلیاژهای مورد استفاده در تولید شیرآلات

نوع ماده اولیه	مقاومت به خوردگی	مقاومت به فشار	قیمت	کاربرد
چدن خاکستری	متوسط	متوسط	پایین	آب شهری
چدن داکتیل	بالا	بالا	متوسط	خطوط آب فشارقوی
فولاد کربنی	متوسط	بسیار بالا	متوسط	نفت و گاز
فولاد ضدزنگ	بسیار بالا	بالا	بالا	صنایع شیمیایی
فولاد آلیاژی	بالا	بسیار بالا	بالا	سیستم‌های دما و فشار بالا

نکات کلیدی

• بهترین مواد اولیه برای تولید شیر فلکه چدنی، چدن داکتیل با مقاومت بالا و روکش اپوکسی استاندارد است.
• برای تولید شیر فلکه فولادی، معمولاً از فولاد کربنی A105 یا فولاد ضدزنگ مانند SS316 استفاده می‌شود.
• مهم‌ترین عامل در انتخاب مواد اولیه شیرآلات، شرایط سیال، فشار، دما و میزان خوردگی محیط است.
• استفاده از نشیمنگاه‌های EPDM یا PTFE باعث افزایش آب‌بندی و کاهش نشتی می‌شود.

سوالات متداول

۱. بهترین ماده برای تولید شیر فلکه چدنی چیست؟

چدن داکتیل به دلیل مقاومت بالا و استحکام مناسب بهترین گزینه است.
توضیح بیشتر: این آلیاژ در برابر ضربه، فشار و خوردگی عملکرد بهتری نسبت به چدن خاکستری دارد.

۲. فولاد کربنی چه کاربردی در شیر فلکه دارد؟

برای فشارهای بالا و صنایع نفت و گاز استفاده می‌شود.
توضیح بیشتر: آلیاژهای A105 و WCB از رایج‌ترین استانداردهای فولاد کربنی هستند.

۳. نشیمنگاه شیرآلات از چه موادی ساخته می‌شود؟

EPDM، NBR، PTFE یا استنلس استیل.
توضیح بیشتر: انتخاب آن به نوع سیال و شرایط عملیاتی بستگی دارد.

۴. چرا از پوشش اپوکسی در شیر چدنی استفاده می‌شود؟

برای جلوگیری از زنگ‌زدگی و افزایش طول عمر.
توضیح بیشتر: پوشش مناسب می‌تواند مقاومت خوردگی را چند برابر کند.

۵. آیا فولاد ضدزنگ برای همه سیالات مناسب است؟

بله، اما هزینه آن بالاست.
توضیح بیشتر: برای محیط‌های بسیار خورنده یا بهداشتی استفاده می‌شود.

۶. چدن خاکستری بهتر است یا چدن داکتیل؟

چدن داکتیل مقاوم‌تر است.
توضیح بیشتر: برای فشارهای بالا و شرایط سخت گزینه مناسب‌تری محسوب می‌شود.

۷. آلیاژهای فولادی دما بالا چه هستند؟

فولادهای آلیاژی کروم-مولیبدن مانند WC6 و WC9.
توضیح بیشتر: در سیستم‌های بخار و نیروگاهی بیشترین کاربرد را دارند.
